VÅRA PRODUKTER ÄR HELT KUNDANPASSADE
– bygg den unika lösningen för er verksamhet

Våra cisterner och silos, byggs unikt och anpassat för varje kund och projekt. De byggs med hänsyn till användningsområde; klimat/ miljön; byggförutsättningar med mera.

Nedan kan du se hur vi skapar en kundunik produkt/lösning, för just era förutsättningar. I varje steg kan ett antal val göras, som bygger en cistern med er önskade prestanda.

Det här gör vi sedan konkret, i dialog med beställaren, i de tidiga faserna av projektet.

Utgångspunkten: Ert användningsområde och era byggförutsättningar

Några grundläggande förutsättningar som styr hur just er cistern ska utformas är följande. Vad gäller för er?

  1. För vilken verksamhet, ska tanken användas:
  • Logistikcentraler
  • Industri
  • Kontorsfastigheter
  • Flerbostadshus
  • Gruvor
  • Jordbruk
  • Samhällelig infrastruktur
  • Försvar: Civilt och militärt
  1. Finns någon byggnation direkt anslutning till? Trånga förhållanden?
  • Ja, fastighet direkt bredvid
  • Ja, en befintlig cistern
  • Ja, mycket trångt utrymme
  • Nej
  1. För vilket syfte, ska tanken användas:
  • Brandsäkerhet, t ex för brandsprinklersystem
  • Kylning, t ex del i kylsystem
  • Lagring, t ex av torra varor
  • Miljö, t ex återvinna vatten
  • Arbetsmiljö, t ex vatten för binda damm
  • Rening, t ex del i vattenreningssystem
  1. Vilket klimat och arbetsförhållanden råder:
  • Under mark, i gruva eller motsvarande
  • Utsatt med vind och kyla

Normala skandinaviska förhållanden

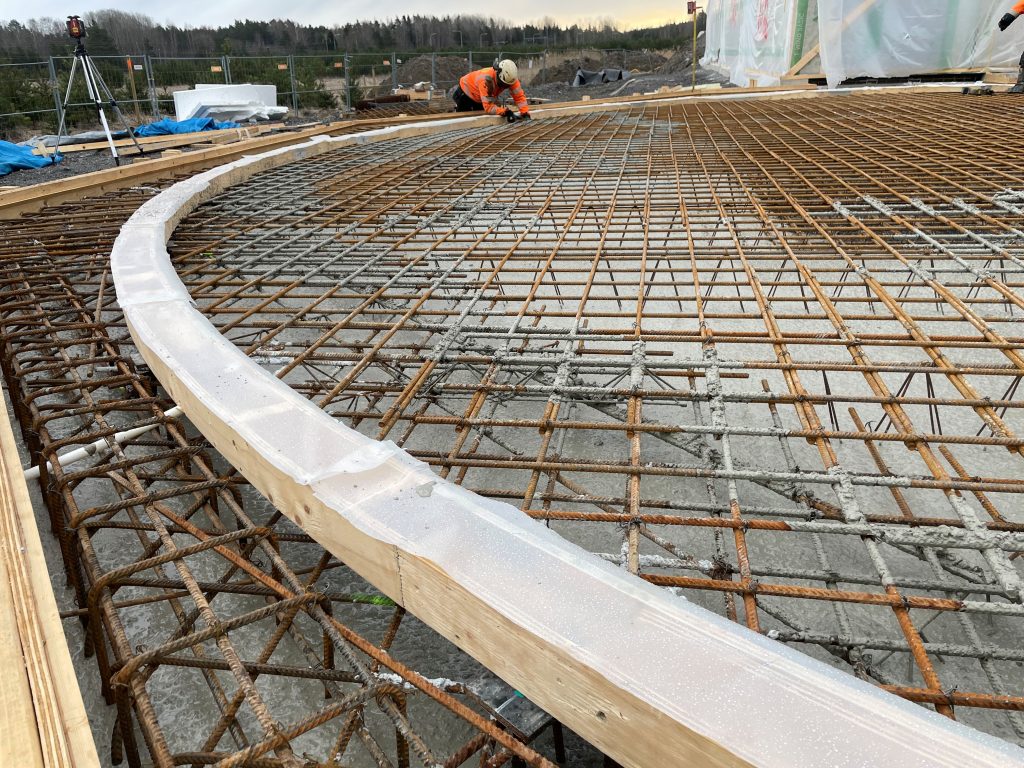

I. Markarbete och bottenplatta

Grunden är, som i alla byggen, viktig. Det är rejäla tyngder som ska bäras upp. Är det lerjord, är det extra viktigt. Om det sätter sig, är risken för spänningar i och läckage från tanken större. Markarbetet görs av den upphandlade entreprenadfirma.

Här bereds och planeras också för rör in i bottenplattan, för anslutande system.

I bottenplattan gjuts de spår som cisternen sedan ska fästas i.

Val

Gjutform: Här kan ni välja våra pre-fabricerade gjut-mallar, som gör gjutarbetet enklare och exakt rätt.

Ja den köper vi
Nej den bygger markentreprenören själv

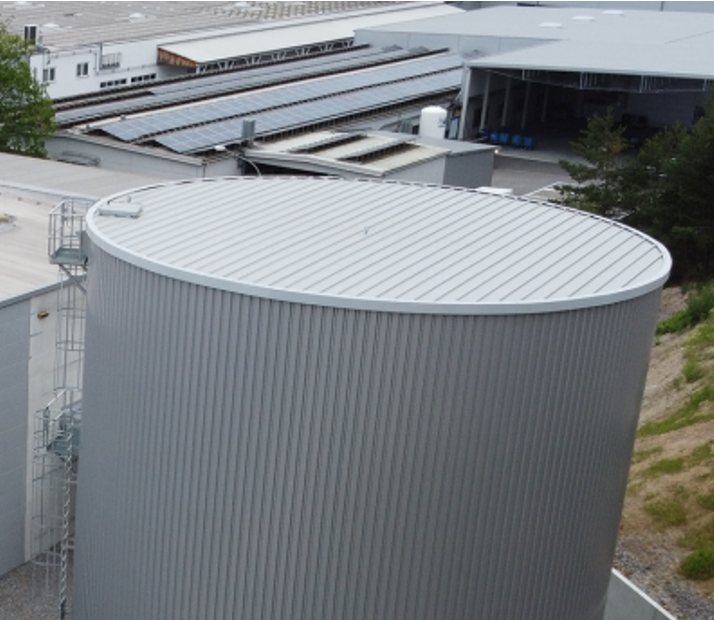

II. Tanken/Cisternen

Våra cisterner består först av den falsade tanken, den sk mantelkåpan, vilken sedan bekläds med en fasad i profilerad plåt i önskad färg. Mantelkåpan är den täta och stabila tank som ska palla för alla påfrestningar i verksamheten och i den aktuella miljön. Den byggs med den sk Bjurenwallmetoden, där tanken falsas varv för varv med en dubbelfals för att bli helt tät, och som därefter svetsas.

Här kan ett antal val göras för att få rätt prestanda för ert användningsområde.



Val:

Material: Beroende på tankens användningsområde, väljer ni mellan:

Förzinkad
Rostfri
Syrafast

Storlek: Vi levererar tankar i diameter 3,5 – 8 m (i 0,5 m intervaller) samt diameter 8 – 20 m i intervaller (i 1 m intervaller). Höjd på tankarna anpassas efter dess diameter:

Höjd
Bredd

Svets: För krävande användningsområden levererar vi ”specialsvetsade” tankar:

Normalsvets
Specialsvets

Utrustning: Cisternen utrustas med följande delar:

Taklucka
Plattform med räcke
Ventilationsstos
Lejdare invändigt i tank

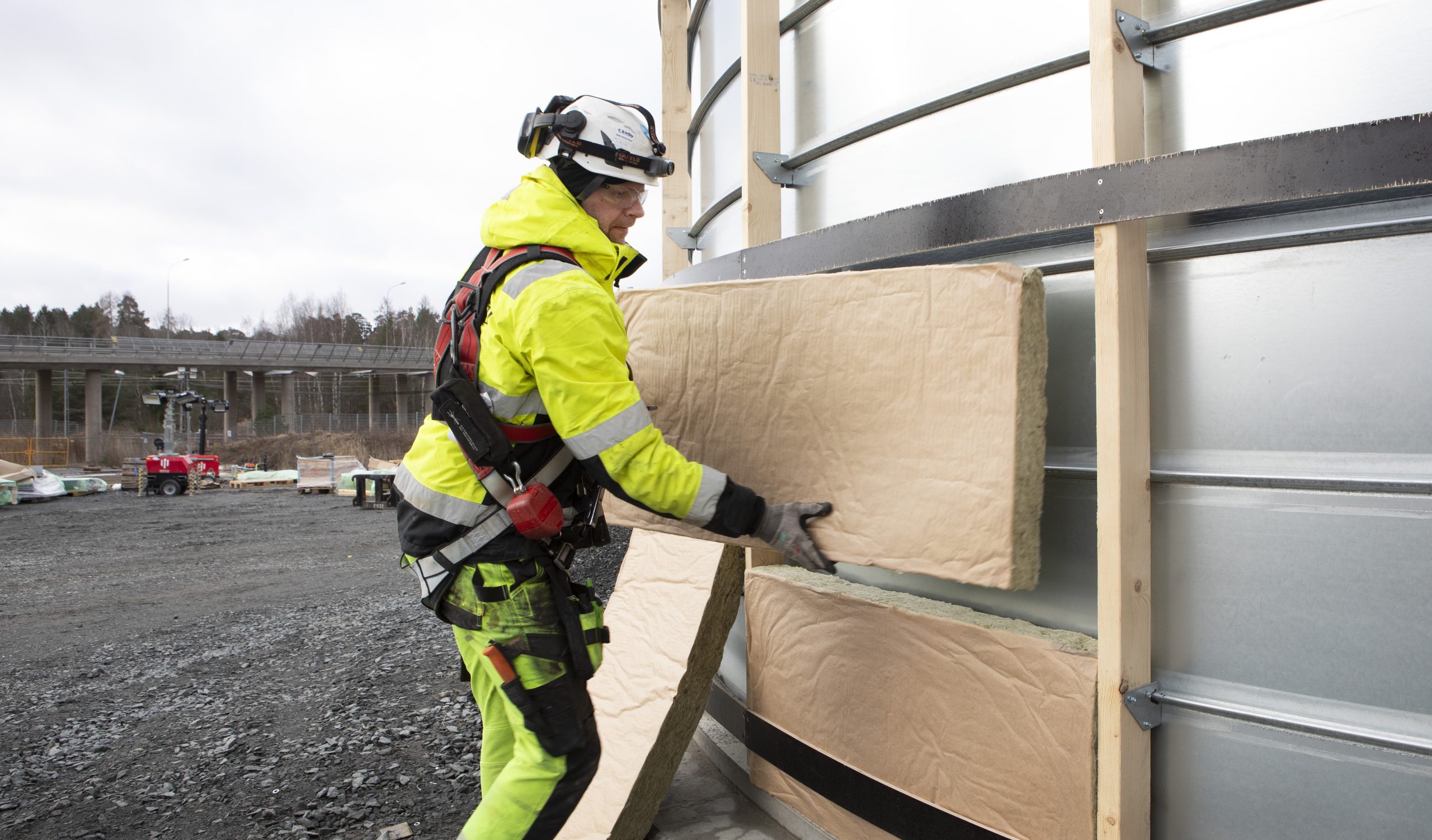

III. Isolering och fasadbeklädnad

Cisternen reglas för att sedan isoleras. Tjocklek på isolering beroende på klimat/miljö på platsen. Tanken kläs med en fasad i profilerad plåt i önskad färg.

Om det är extremt trångt kan vi även isolera och plåtklä cisterner samtidigt som de monteras upp (sk isolering på snurr).

Val:

Isolering:

10 mm
15 mm
Ingen (inomhus)

Fasadplåt:
VP 20
VP 45

Isolering på snurr:
Ja, det är extremt trånga förhållanden

Färg:
Standardfärg (se Färgpalett)
Specialblandad färg

Utrustning:
Lejdare utvändigt = Stege, med fallskydd?
Bräddöverlopp

V. Rörtunnel och pumphus

Till anslutande system bygger vi dels rörtunnel, dels pumphus. Dessa är rejäla, funktionellt byggda med nödvändig brandklass, och med plats för både rör, anslutningar och montören.


Val:

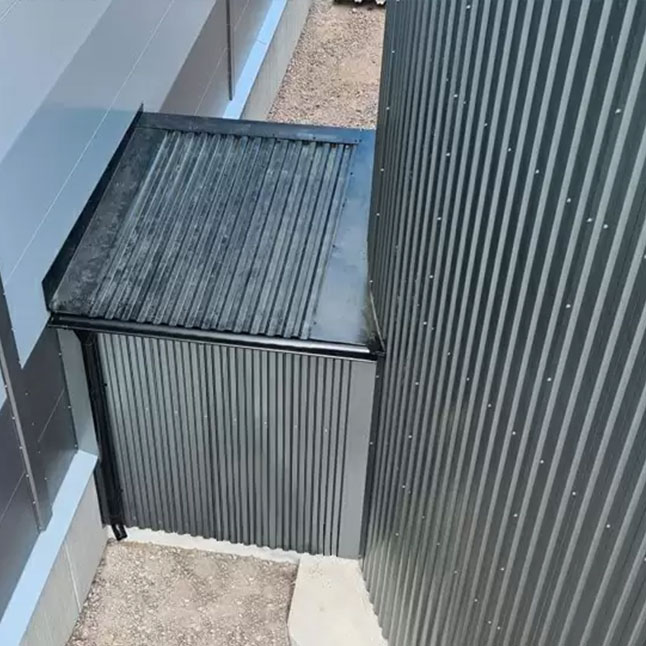

Rörtunnel: Rörtunneln byggs mot tanken så att tankmanteln utgör ena gaveln. Galvad stålstomme expanderbultas till betongplattan som utgör golvet. Tak av högprofilerad stålplåt, plastfolie, isolering och yttertaksplåt. Väggar av lackerad stålplåt, plastfolie, väggreglar i stål, isolering, lackerad stålplåt. Rörtunneln isoleras med mineralull för att uppfylla EI60.

Vår standard rörtunnel är 2m bred och längden anpassas efter projektets förutsättningar

Storlek:
Bredd
Höjd
Djup

Brandklass:
EI60 (=klarar brand 60 minuter)
EI120

Pumphus: Sprinklerpumpcentralen byggs mot tanken så att tankmanteln utgör den ena gaveln. Lackad stålstomme expanderbultas till betongplattan som utgör golvet. Väggar och tak av sandwichelement isolerade med mineralull.

Vi har tre standard sprinklerpumpcentraler med bredd 5m, 6m och 7,4m. Pumphus levereras normalt för standard bredd 5 m, i längd 5 eller 5,5 m, alternativt standardbredd 6 m med längd 6 m eller 7 m.

Pumphusen är i standard, utrustad med dubbelflygig ståldörr 15×24; takavvattning; genomföring för fläktspjäll 500×500; samt genomföring för frånluftsspjäll Ø300.

Storlek:
Bredd: 5 m; 6 m; 7,4 m
Längd: 5 m; 5,5 m; 6 m; 7 m
Höjd

Brandklass:
EI60
EI120
